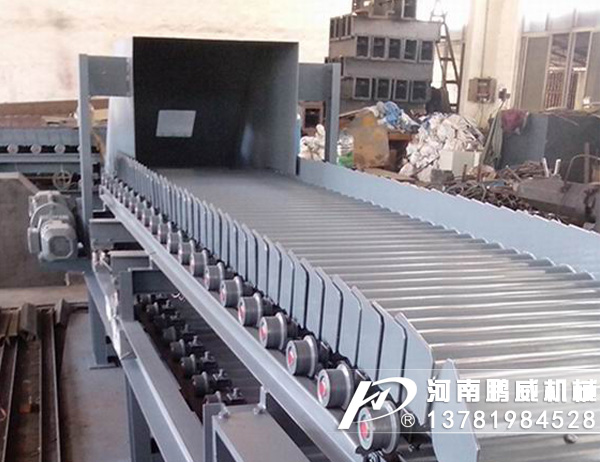

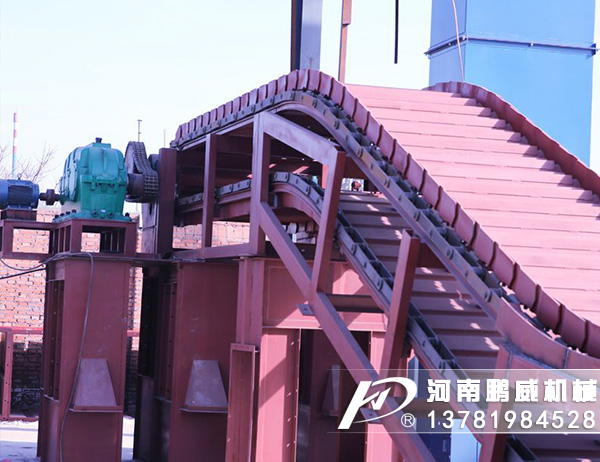

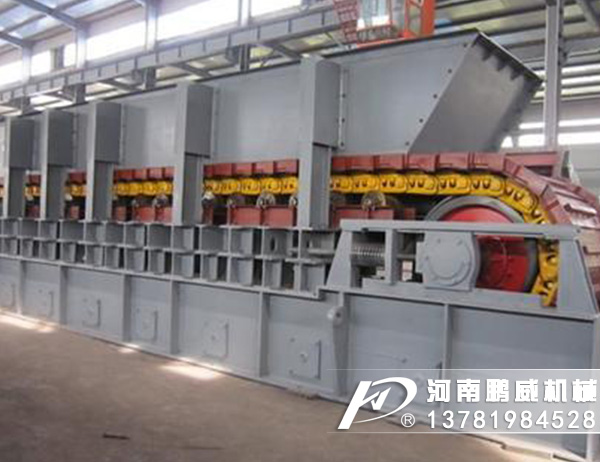

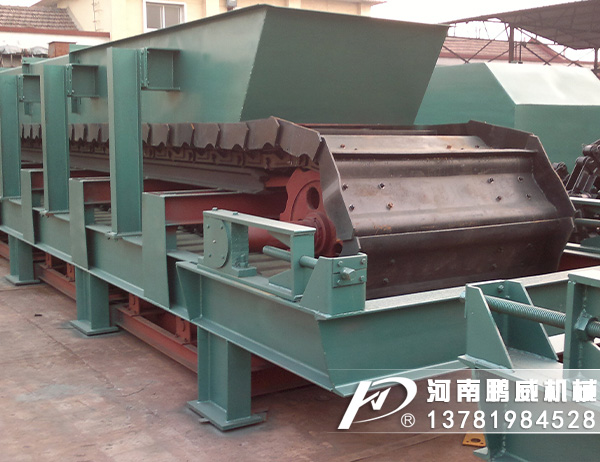

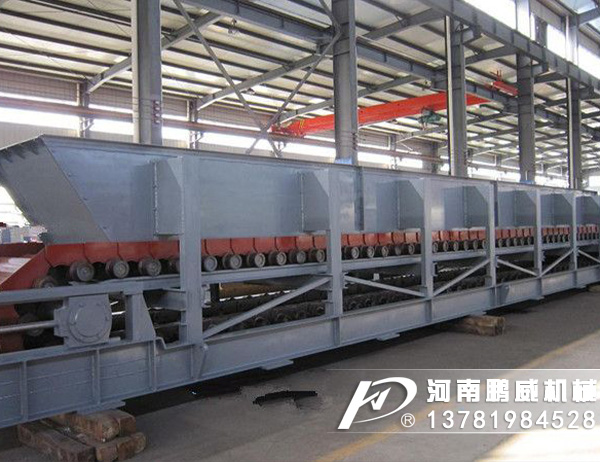

重型板式給料機是將電動機的動力，經過聯軸器和減速器驅動鏈輪軸旋轉，通過鏈輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動，鏈板由安裝在機架上的支重輪和鏈輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送給料之目的。

性能特點：

1、BW板式喂料機采用二點支撐，一端直接置于破碎機上，工藝布局簡單，節約土建費用;
2、BW板式喂料機尾部裝置采取特殊設計，適用于多雨潮濕地區，不會因粘濕物料聚積尾部而造成鏈條出現跳齒現象，影響生產;
3、BW板式喂料機尾部有枕木吸震，中部有一定數量特殊吸震托輥支承，改善大塊物料沖擊兩側滾輪和槽板的受力條件，提高運行部件的壽命;
4、特別加強處理頭部罩殼下罩左右是可分開的，因而不妨礙起吊破碎機轉子體;
5、牽引鏈和承載鏈分開，動載荷小，提高壽命;
6、頭部裝置鏈輪13-15齒，奇偶數齒分開傳動，壽命可增加一倍;
7、頭部裝置鏈輪切割成3瓣齒，不需要拆卸鏈板，即可更換輪齒，易維護;
8、BW板式喂料機寬度參數參照F.L.SMIDTH(丹麥)和AUMUND(德國)公司標準設計。

板式喂料機主要由頭輪組合；機架；回轉體；驅動裝置；鏈支重輪；下托輪 ；尾輪組合 ；頭罩等件組成，其主要特點簡介如下：

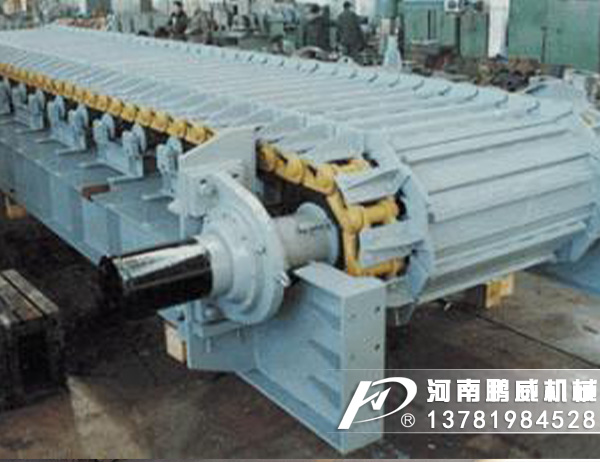

1、頭輪組合由軸、軸承座、鏈輪及軸承聯軸器等件組成，通過安裝在軸上的兩個鏈輪拖動槽板連續運動，達到運輸給料之目的，鏈輪與軸為鍵聯接，主軸通過鎖緊盤與減速器聯接。
2、機架主梁為H型鋼結構，在上、下翼板之間焊有若干筋板，兩個H型主梁由若干槽鋼、工字鋼組焊為一整體，其結構堅固穩定。

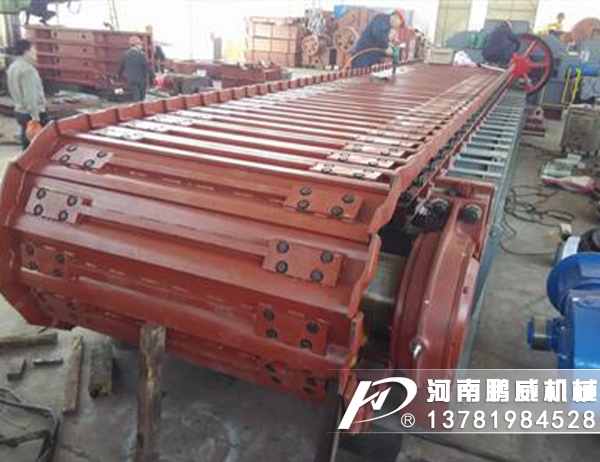

3、回轉體是由槽板1、履帶鏈2等件組成，槽板為雙圓弧搭接式，采用低合金鋼板組焊而成，強度高、耐磨損、不漏料，鏈節是選用專門廠家生產的推土機用履帶鏈條（坦克鏈）。其特點是節距誤差小，運動平穩，強度高、拉力大、無需潤滑。;
4、驅動裝置是由電動機、聯軸器、硬齒面齒輪減速器、機架等件組成。重量輕、速比大、承載能力強，拆裝及維修方便。
5、鏈支重輪是由緩沖座、滾動軸承、軸、滾輪、密封圈、壓蓋等件組成。主要用來支承鏈條的工作段，保證鏈條正常運行并承受一部分物料的沖擊和料倉的壓力，還可限制鏈條的跑偏。
6、下托輥是由支承、密封圈、滾動軸承、軸、滾輪、壓蓋等件組成，主要用來支承回空槽板，防止因鏈板自重而產生過大的撓度而影響正常運行

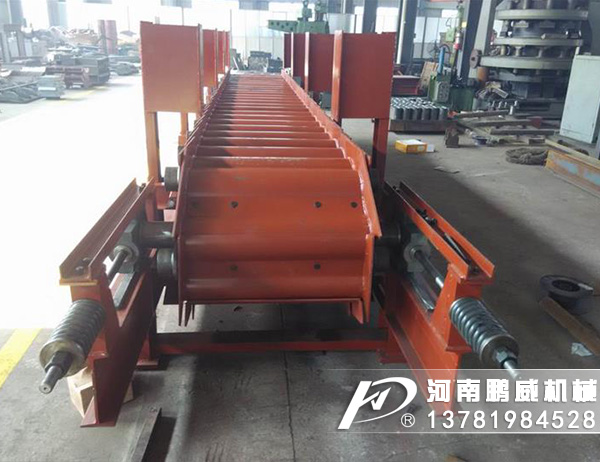

7、尾部裝置是一種螺旋桿拉緊機構，它主要由軸、兩個托輪、軸承、軸承 座、碟形彈簧、及拉緊螺桿等組成。托輪是通過鍵固定在軸上，軸的兩端裝有雙列調心滾子軸承和軸承座。軸承座裝在機架兩側，并在滑板之間前后滑動,調節鏈條的張緊力及糾正運行鏈板的跑偏。;
8、欄板頭罩是由側板組合、端板、蓋板、支腿等件組成。主要用來側面擋料以防散料。
